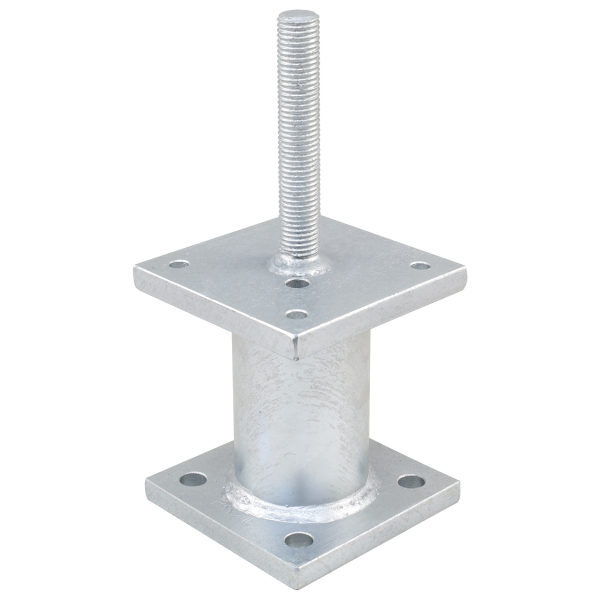

PITZL Trámová patka 140x140x15 (160 mm) 11008.1160
2 175 Kč / ks
PITZL Trámová patka 140x140x15 (160 mm) 11008.1160
2 175 Kč / ks
Dodání 4 - 5 dnů
Použití:
Kotevní patka sloupku těžkého provedení se závitovým trnem k montáži do hmoždinek je vhodná k vynášení vertikálních a horizontálních zatížení.
Upevnění:
Vruty do dřeva se šestihrannou hlavou nebo šrouby s talířovitou hlavou
o 10x120 mm a kotevní čepy/šrouby do betonu o 12 mm.
| Směr síly | Char. nosnost (kN) | Návrhová hodnota ? M 1,3 a k mod (kN) | ||||
| Trvalé 0,6 | Dlouhá 0,7 | Střední 0,8 | Krátké 0,9 | Okamžitý 1,1 | ||
| F 1 Komprese | 400,00 | 184,62 | 215,38 | 246,15 | 276,92 | 338,46 |
| F 1 Napětí 120 mm | 30,00 | 13,85 | 16,15 | 18,46 | 20,77 | 25,38 |
| F 1 Napětí 160 mm | 50,00 | 23,08 | 26,92 | 30,77 | 34,62 | 42,31 |
| Boční síla F 2 /F 3 Sklopná |
10,00 | 4,62 | 5,38 | 6,15 | 6,92 | 8,46 |
| Boční síla F 2 /F 3 Upnuté |
10,00 | 4,62 | 5,38 | 6,15 | 6,92 | 8,46 |
| Boční síla F 4 /F 5 Sklopná |
10,00 | 4,62 | 5,38 | 6,15 | 6,92 | 8,46 |
| Boční síla F 4 /F 5 Upnuté |
10,00 | 4,62 | 5,38 | 6,15 | 6,92 | 8,46 |
Charakteristická únosnost podle třídy pevnosti dřeva C24 je:
F 1,Rk (komprese) = 400 kN Tlaková únosnost ve směru podpěry dřeva (40.7886 tun)
F 1,Rk (Napětí) = 30 kN Nosnost v tahu ve směru podpěry dřeva (3.0591 tun)
F 2/3,Rk = 10 kN Vodorovná nosnost ve směru delší strany základny (1.0197 tun)
F 4/5,Rk = 10 kN Vodorovná únosnost ve směru kratší strany základny (1.0197 tun)
Pomocí šroubů O 10 x 160 se char. hodnotu zdvihu lze zvýšit na 50 kN. (5.0986 tun)
Při vysokém zatížení použijte k upevnění MULTI-MONTI-plus (šestihran) 12,0 x 100 mm
